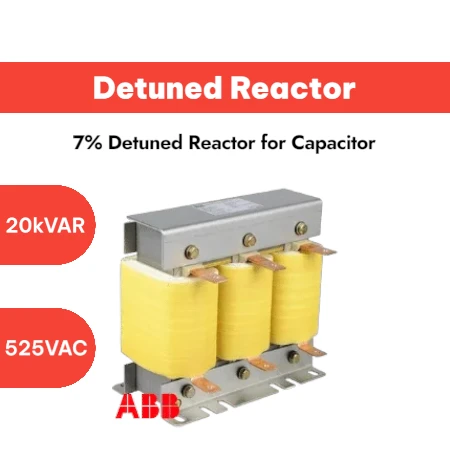

Kapasitor Detuned Reactor untuk Capacitor. 20 kVAR, 525 VAC – Detuned Reactor Capacitor ABB

ABB 7% Detuned Reactor untuk Capacitor. 20 kVAR, 525 VAC

Desain : 3 fase, inti besi

Indeks proteksi : IP00 untuk penggunaan dalam ruangan

Pendinginan : udara

Tata letak : menurut VDE 0532/EN IEC 60076

Terminal : batang tembaga menurut DIN 46 206

Uji sumber tegangan : belitan ke inti 3 kV – 1 menit menurut IEC 76/3

Toleransi induktansi : -/+ 3% dari fase-N

Faktor reaktor (p) : 7.0%

Frekwensi resonansi (fr) : 189 Hz

Didesain untuk : Uh1 = 106%, Uh3 = 0.5%, dan Uh5 = Uh7 = 5% relatif terhadap fase-N

Proteksi suhu : Bi-metal thermostat, normally close type

Suhu operasi : Suhu sekitar maksimum 40 °C

Penerapan reaktor detuned di bank kapasitor

1. Untuk membuat ‘detuned’ frekuensi alami dengan kapasitor. Ini menghilangkan resonansi sistem dengan harmonik yang akan merusak bank kapasitor.

2. Untuk mengurangi arus lonjakan transien switching kapasitor. Ini akan mengurangi kegagalan circuit breaker dan mengurangi flicker pada sistem tenaga. Singkatnya digunakan untuk memperpanjang masa pakai kapasitor dan circuit breaker.

3. Untuk mengurangi distorsi harmonik dan mengurangi masalah yang terkait dengan harmonik ini seperti overheating transformator dan gangguan tripping dari pemutus sirkuit.

4 Untuk mengurangi ‘noise’ sistem yang dapat mengganggu elektronik dan sistem komputer.

5. Reaktor detuned harus dipasang dimana terdapat inverter, VSD/VFD, DC drive, lampu hemat energi, komputer, penyearah, atau sistem yang mengkonsumsi arus secara nonlinier.

Merk : ABB
