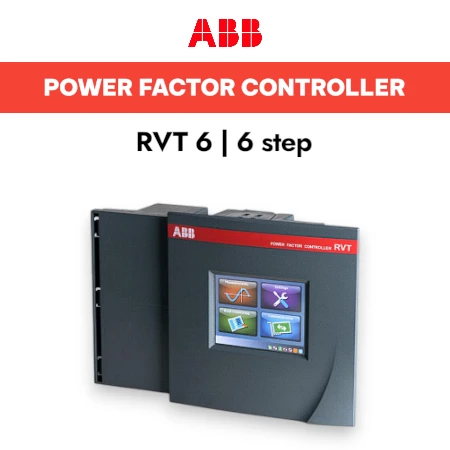

ABB Power Factor Regulator RVT 2-6, 6 Step

Display / Operasi LCD : 3.5 inch QVGA (320×240), Layar Sentuh, Multi Bahasa

Tegangan operasi : 100 Vac to 440 Vac

Tegangan pengukuran : hingga 690 Vac atau lebih dengan VT

Konsumsi Daya : 15 VA Maks

Toleransi tegangan : ± 10%

Kategori pengukuran : CAT III (IEC61010-10

Akurasi : 1% fullscale

Jangkauan frekuensi : 45 atau 65 Hz

Input arus : 5 A or 1 A (RMS) (class 1 C.T.)

Input arus (impedansi) : <0.1 Ohm

Jumlah relai keluaran : 6-12 steps

Kapasitas kontak keluar : Arus kontinyu maks. : 1.5A, maks. : 440 Vac

Kapasitas kontak alarm : Kontak NO, maks. : 5A, maks. : 440Vac

Kapasitas kontak kipas/Fan : Kontak NO, maks. : 1.5A, maks. : 440Vac

Input digital : Input 1 (rated 15-24 Vac/dc): day/ night cos phi selection

Input 2(rated 15-24 Vac/ Vdc): External input alarm/ protection/ disconnection

Setelan faktor daya : 0.7 induktif sampai dengan 0.7 kapasitif

Setelan Arus Start (C/k) : 0.01 – 5 A, Pengukuran otomatis C/k

Waktu switsing antar step : 1detik – 18 jam

Urutan switsing : 1:1:1:1:1:….:1 – 1:2:2:2:2:…..:2 1:2:4:4:4:….:4 – 1:1:2:4:8:….:8 1:2:3:3:3:….:3 – 1:2:3:6:6:….:6 dan urutan lain yang dapat diprogram

Metode Switching : Normal or integral, progressive or direct, linear or circular

Proteksi undervoltage : Pemutusan otomatis cepat kurang dari 20ms saat tegangan hilang atau turun

Komunikasi /Protokol : – Opsional tambahan adapter RS485 dengan Modbus RTU

– RVT12-3P dilengkapi RJ45 Ethernet port dengan Modbus TCP/IP protokol

– Opsional software PQ-Link untuk monitoring dan pengaturan dari PC

Aplikasi tegangan : Kapasitor bank LV, MV dan HV

Input sensor suhu : Opsional tambahan modul suhu

Konfigurasi step : Otomatis, tetap, mati

Temperatur Kerja : -20°C to 70°C

Posisi Mounting : Vertikal

Dimensi : 146 x 211 x 67 mm (h x w x d)

Cut-out: 138 x 138 mm (h x w)
